1: サビイロネコ(東京都)2012/12/26(水) 11:16:49.62ID:/H8y/3o30

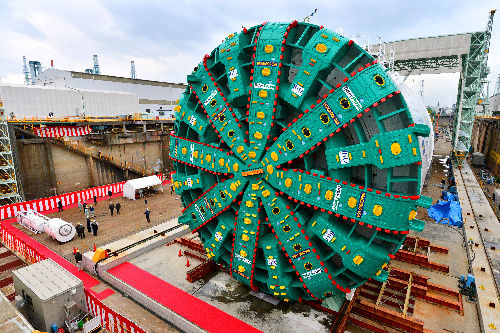

直径17メートル、世界最大シールドマシンが完成
1_1
1_2
http://www.asahi.com/business/update/1225/OSK201212250269.html

 日立造船が、モグラのようにトンネルを掘り進める「シールドマシン(大型掘削機)」で世界最大の新型機を完成させ、25日、堺市の堺工場で報道陣に公開した。米シアトルでのトンネル工事に使う。海外の大型案件を請け負うことで認知度を高め、展開に弾みをつける狙いだ。

 同社によると、シールドマシンは直径17.45メートルで世界最大。前面に付けた合金製のカッター約300個が機体の先端部ごと回転し、土や岩を削って進む。
同時にトンネルの壁面も取り付けていく。速度は最大時速3.6メートルで、従来機の3倍。カッターの一部はマシン内部から交換でき、交換作業時の安全性を高めた。

 新型機は、シアトル市街地を南北に走る高架橋の老朽化に伴う、地下道の建設工事に使われる。
米国とスペインのゼネコンのJV(共同企業体)から受注し、価格は8千万ドル(約68億円)とみられる。
試運転後に一度解体して海上輸送し、2013年6月から約1年半で全長約2.8キロを掘り進める予定だ


2: ウンピョウ(埼玉県)2012/12/26(水) 11:17:16.26ID:/Wy2/Mbk0
スイカみたい


66: ライオン(庭)2012/12/26(水) 12:17:25.67ID:lanv/ga9P
>>2
スイカわろた
言われてみればそんな風に見えなくもないな


4: ベンガルヤマネコ(SB-iPhone)2012/12/26(水) 11:18:25.18ID:T9pDETzNi
×モグラのように
◯フナクイムシのように


5: ペルシャ(dion軍)2012/12/26(水) 11:18:46.36ID:kfYkqe4k0
まずどうやって運ぶのだろう?

コンクリートも流し込むのかな?鉄筋はどうするんだろう?


25: ベンガルヤマネコ(SB-iPhone)2012/12/26(水) 11:25:19.74ID:T9pDETzNi
>>5
一度解体してと書いてあるやん

これは掘削機でコンクリート(覆工)はこの機械の後方でやる
ただし掘削直後には吹き付けコンクリートとロックボルトで
掘削した面が崩れないようにする


65: ラガマフィン(静岡県)2012/12/26(水) 12:15:30.46ID:hD6abpWB0
>>25
シールドはこの機械内にコンクリ製の内壁を組立て進んでいくだけ

シールド機が岩盤削る→機械内に排出して前進→削ったスライムはベルコンでトロッコに積込→
シールド壁が組めるまで進んだら後方よりコンクリ製壁面搬入→組立(はめ込みボルト締め)→
組立完了、最初に戻る


41: アメリカンカール(神奈川県)2012/12/26(水) 11:34:44.20ID:FL+jjXOb0
>>5
シールドマシンの場合は、掘ったすぐ後に自動でコンクリートの壁を貼り付けて、
アンカーみたいな長い棒を差し込んで固定してゆくみたいだね。
コンクリートの壁は、工場でであらかじめ作ってシールドマシンまで運んでゆく

自分の進路はレーザー測量でずれないように修正してるようだ。
まさにトンネル掘りロボットだね。
走った後には綺麗なトンネルが完成している。

東京アクアラインなんて夜間は業者のオペレーターが1,2人で掘り進んでたわw


6: ジャガランディ(宮城県)2012/12/26(水) 11:18:51.98ID:nOiCpTwJ0
やだ・・・かっこいい///


11: ジャガーネコ(茸)2012/12/26(水) 11:20:15.23ID:VLvrWX8v0
ドリルじゃないのかよ


12: ジャガーネコ(山梨県)2012/12/26(水) 11:20:35.58ID:EN/JVyoU0
アッー!


16: スコティッシュフォールド(やわらか銀行)2012/12/26(水) 11:21:28.95ID:/Dplfxjh0
日立造船って日立製作所系列とばかり思ってたら違うんだな


22: ユキヒョウ(神奈川県)2012/12/26(水) 11:23:43.30ID:1L5+wDl/0
>>16
杜仲茶とか、ホテル予約サイトやってる会社だな


26: デボンレックス(長野県)2012/12/26(水) 11:25:37.88ID:3XJoCQl00
>>16
ほう。
三菱鉛筆並みに本体とは無関係なんだな。


70: バーマン(東日本)2012/12/26(水) 12:25:04.36ID:ESvraqjq0
>>26
元々は日立製作所の子会社でいまでも日立が株の一部を持ってる


68: ハバナブラウン(福岡県)2012/12/26(水) 12:20:37.95ID:S6WfOWWC0
>>16
会社のマークから違うから


18: キジトラ(静岡県)2012/12/26(水) 11:22:06.55ID:zRZMW7uO0
すげえワクワクするデザインだなw


20: トンキニーズ(徳島県)2012/12/26(水) 11:23:15.43ID:pcGX2vzR0
地下帝国作ろうぜ(´・ω・`)


24: 黒(新疆ウイグル自治区)2012/12/26(水) 11:24:44.30ID:hGNRJaU30
速度は最大時速3.6メートル

1日80メートル
30日で2.4キロメートル
1年で27キロメートル


28: イエネコ(愛知県)2012/12/26(水) 11:26:55.13ID:bBb3x7rP0
>>24
通常の長いトンネルは1台ではない。

ユーロトンネルは14台のシールドマシンを使っている。


27: ボブキャット(広島県)2012/12/26(水) 11:26:51.25ID:bRVTw7So0
FFでこんなモンスターがいたような


30: コラット(関西・東海)2012/12/26(水) 11:27:10.39ID:XdFcZ1kfO
ここから濃厚なトンネルオタクスレ
いままでの世界最大は海ほたるのトンネルを掘った直径14mのやつ


31: イエネコ(新疆ウイグル自治区)2012/12/26(水) 11:27:26.63ID:OPmjc5790
ラフレシアかラビアンローズか。


32: ヨーロッパオオヤマネコ(やわらか銀行)2012/12/26(水) 11:27:38.93ID:Q81kgkj20
お台場ガンダムの大きさか
足付けたらビクザムだな


33: イエネコ(北海道)2012/12/26(水) 11:27:47.04ID:HWhB0pN70
一気に4車線掘削ってすごい


44: マーブルキャット(滋賀県)2012/12/26(水) 11:37:24.12ID:KrJVyK7O0
やっぱりただの電機メーカーであるシャープや松下にソニーが経営危うくなっても
三菱や日立に東芝は安泰なんだな。家電ってのがただの事業の一つの部門しか過ぎないんだろうな


51: ツシマヤマネコ(福井県)2012/12/26(水) 11:40:51.38ID:i2fbVRjT0
>>44
日立は関連会社がいっぱいあるからなぁ。
しかも聞いたことないような会社。
またそれがでかいんだw


48: アメリカンカール(北海道)2012/12/26(水) 11:39:12.97ID:5gC2QhZc0
高いけど使い捨てだからな


50: ブリティッシュショートヘア(神奈川県)2012/12/26(水) 11:39:35.65ID:fUOm8P+z0
海の生き物的グロさ


56: 黒(新疆ウイグル自治区)2012/12/26(水) 11:45:56.76ID:hGNRJaU30
何で四国の西側と九州を繋げないのか
簡単なのに需要がないで一蹴される


58: シンガプーラ(石川県)2012/12/26(水) 11:58:49.07ID:/h/ZseoO0
68億とかぱねぇな


67: コラット(catv?)2012/12/26(水) 12:19:54.89ID:LD2sS7Zo0
今すぐ100台くらい買ってリニアを早く着工しろ


82: ウンピョウ(北海道)2012/12/26(水) 12:43:07.38ID:EznFTdWp0
これって部品交換なしでどれくらい掘れるんだろう


83: ラガマフィン(静岡県)2012/12/26(水) 12:47:48.17ID:hD6abpWB0
>>82
ビット(カッターの刃)の消耗が一番早い
通常ビットだと岩盤で500m、一般土質で2kmくらいで寿命がくる
長寿命だとその3倍くらい


74: ジャガランディ(庭)2012/12/26(水) 12:30:09.89ID:Sh53RlCb0
蓮コラを彷彿とさせる
1_1


77: ラガマフィン(宮城県)2012/12/26(水) 12:32:40.90ID:kMudSlxU0
歩くよりちょっと遅いぐらいの掘削速度とか、半端なく早いわ。


元スレ:http://hayabusa3.2ch.net/test/read.cgi/news/1356486393/
